Описание

Датчики температуры ОВЕН ДТС3ххх предназначены для непрерывного измерения температуры в системах ОВК (HVAC): температуры воздуха на улице, в канале воздуховода и помещении, температуры поверхности трубопровода и температуры теплоносителя в трубопроводе.

Области применения

ОВК (HVAC), ЖКХ – системы отопления, системы вентиляции и кондиционирования частных, общественных и производственных зданий.

Среда измерения

Теплоноситель: вода, воздух и другие среды нейтральные к нержавеющей стали 12Х18Н10Т.

Отличительные особенности

Разнообразие НСХ: Рt100, Рt1000, 50М, 100М, NTC3k, NTC10k, NTC20k.
Удобство монтажа: DIN-разъем, клеммы, выбор типа кабельного вывода.
Гарантия качества:
- средний срок службы не менее 10 лет;
- гарантия 2 года;
- 100% выходной контроль качества датчиков (ОТК, собственная лаборатория).
Произведено в РФ.

Основные характеристики

Диапазон измеряемых температур: -50…+250 °С.
Температура окружающего воздуха: -50…+85 °С
Степень защиты (в зависимости от модификации): IP20, IP54, IP65, IP67.
Класса допуска: А, В.
Погрешность 1 % (для NTC).

Конструктивные исполнения датчиков ДТС3ххх

Конструктивное исполнение	Модель	Длина монтажной части, L	Материал защитной арматуры	Степень защиты
D = 5 мм	3014	от 50 до 250	12Х18Н10Т	IP54 (кабель Э-экранированный) IP67 (кабель ЭС либо С - в силиконовой оболочке)
	3224	43	латунь
D = 5 мм М – тип штуцера: 20×1,5; G1/2; R1/2 и др.	3044	от 60 до 320	12Х18Н10Т
D = 6 мм М – тип штуцера: 20×1,5; G1/2; R1/2 и др.	3042	от 60 до 2000 мм	12Х18Н10Т	IP65
	3222	50, 60, 80, 100, 120	12Х18Н10Т, пластина –медь, в комплекте червячные хомуты 80 – 100 мм (2 шт.)
D = 5 мм	3032	от 60 до 1000	12Х18Н10Т, фланец в комплекте
D = 6 мм	3125	60, 80, 100	12Х18Н10Т
Модель ДТС3005 не является средством измерения.	3005 НСХ: 50М, РТ100, РТ1000 Диапазон измеряемых температур: -40…+85 0С	-	-	IP54
	3105	-	-	IP20

1) При двухпроводной схеме для моделей ДТС3хх4 суммарная длина погружаемой части L и кабельного вывода l:

для 100М, Рt100 – не более 320 мм;
для Рt1000 – не более 3200 мм;
для NTC3k – не более 17000 мм;
NTC10k и NTC20k – не более 20000 мм;
модели ДТСхх4 с сенсорами 50М по двухпроводной схеме не изготавливаются.

При двухпроводной схеме для моделей ДТС3хх5 и ДТС3хх2 длина погружаемой части L:

для 50М - не более 200 мм;
для100М, Рt100 - не более 630 мм;
для NTC - без ограничений.

Конструктивное исполнение узлов коммутации ДТС3ххх

ДТС3125	ДТС3хх2 с DIN 43650

Кабельный ввод М16×1,5	Кабельный ввод М16×1,5
Диаметр подключаемого кабеля до 7 мм
ДТС3хх4 с кабельным выводом*
IP54	IP67
Кабель вклеен в корпус	Кабель обжат** корпусом
Э – экранированный без оболочки	ЭС – экранированный в силиконовой оболочке
Э – экранированный без оболочки	С – без экрана в силиконовой оболочке
Узел кабельного ввода дополнительно изолируется термоусадкой

*Кабели к ДТС3хх4 поставляются только в составе ДТС в качестве кабельного вывода. (Кабели к ДТС)

**Длина обжима не более 10 мм.

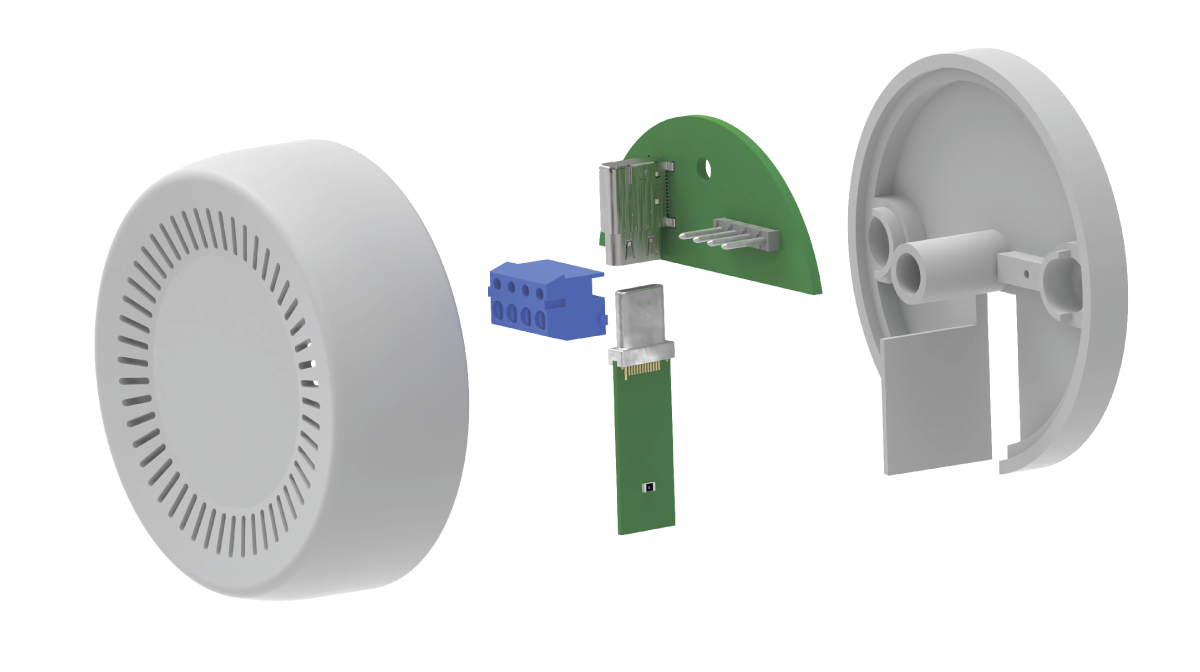

Конструктивное исполнение узлов коммутации ДТС3105

Технические характеристики

Характеристика		Значение
		ДТС3014, ДТС3224, ДТС3044			ДТС3222, ДТС3032, ДТС3042, ДТС3125			ДТС3105
НСХ		50М, 100М	Pt100, Pt1000	NTC3k, NTC10k, NTC20k	50М, 100М	Pt100, Pt1000	NTC3k, NTC10k, NTC20k	Pt100, Pt1000	NTC3k, NTC10k, NTC20k
Диапазон измеряемых температур	Класс допуска А	—	-30…+250 °C	—	—	-30…+250 °C для ДТС3125: -30…+100 °C	—	-	-
	Классы допуска В	-50…+150 °C	-50…+250 °C		-50…+180 °C для ДТС3125: -40…+100 °C	-50…+250 °C для ДТС3125: -40…+100 °C		-40…+100
	1	—		-40…+120 °C	—		-40…+120 °C (кроме ДТС3125) Для ДТС3125: -40…+100 °C	-	-40…+100
Время термической реакции		10…30 с
Количество чувствительных элементов		1
Схема внутренних соединений проводников		Двухпроводная, трехпроводная, четырехпроводная**
Условное давление		Не более 0,6 МПа
Исполнение сенсора относительно корпуса		Изолированный
Длина кабельного вывода		0,2 м – стандарт; до 20 м – по заказу			–
Исполнение коммутационной головки		–			Пластмассовая
Способ монтажа		Без резьбы: ДТС3014, ДТС3224, ДТС3222 Фланец: ДТС3032 Настенный ДТС3125, ДТС3105 С основными резьбами: G1/2, М20×1,5, R1/2: ДТС3044, ДТС3042**
Материал защитной арматуры		12Х18Н10Т, латунь			12Х18Н10Т, медь			-
Степень защиты согласно ГОСТ 14254		IP54, IP67			IP65			IP20
Средняя наработка на отказ, не менее		35 000 ч
Условия эксплуатации узлов коммутации		-50…+85 ⁰С относительная влажность до 98 %						+85 ⁰С

* для ДТС3105 только четырехпроводная схема.
** Возможны другие типы резьбы.
