Описание

Диаграммный индикатор ИТП-15 предназначен для качественного отображения параметров технологического процесса на 10-сегменнтном индикаторе. Барграф ИТП-15 на своем индикаторе отображает состояние измеряемой величины зеленым, желтым и красными цветами. Границы цветовых зон настраиваются с помощью программы на компьютере.

Диаграммный индикатор ИТП-15 имеет удобный корпус для монтажа в отверстие светосигнальной арматуры, что делает удобным его применение в диспетчерских пультах и операторских комнатах. Аналоговый вход обеспечивает возможность работы с разными сигналами: унифицированные сигналы тока и напряжения, термосопротивлений и термопар, датчиков давления, уровня, влажности, концентраций вещества, расхода, положений запорной арматуры и пр.

Функциональные возможности приборов ИТП

Контроль температуры или другой физической величины (давления, влажности, уровня и т. п.).
Возможность настройки трехцветной зоны сигнализации.
Индикация аварии при обрыве входного сигнала или выхода за указанные границы.
Выходное устройство для сигнализации или управления 200 мА 42 В.
Питание от внешнего источника постоянного напряжения 10...30 В.
Настройка при помощи USB через программу OwenConfigurator.
Засветка сегментов желтым, зеленым или красным цветом в зависимости от текущей измеренной величины.

Конструктивные особенности:

Крепление в отверстие 22 мм.
Съемные винтовые клеммы с отверткой в комплекте.
Эксплуатация при температуре окружающий среды: от -40 до +60 °С.
Гарантийный срок эксплуатации: 2 года.
Степень защиты корпуса IP65** со стороны лицевой панели.

** - подтверждено испытаниями в независимой аккредитованной лаборатории, см протокол 05-24-ДС

Работа индикации

Настройки, связанные с цветом отображения и границами смен индикации, доступны только через программу Owen Configurator при подключении ИТП-15 по USB!

Типовые применения с качественным отображением параметра и сменой цвета от нормального уровня сигнала (зеленый) до предупредительного (желтый) и критического (красный) связаны с условиями:

Уменьшение сигнала до аварийного значения.
Увеличение сигнала до аварийного значения.
Отклонения от нормального уровня в сторону критического уменьшения или критического увеличения.

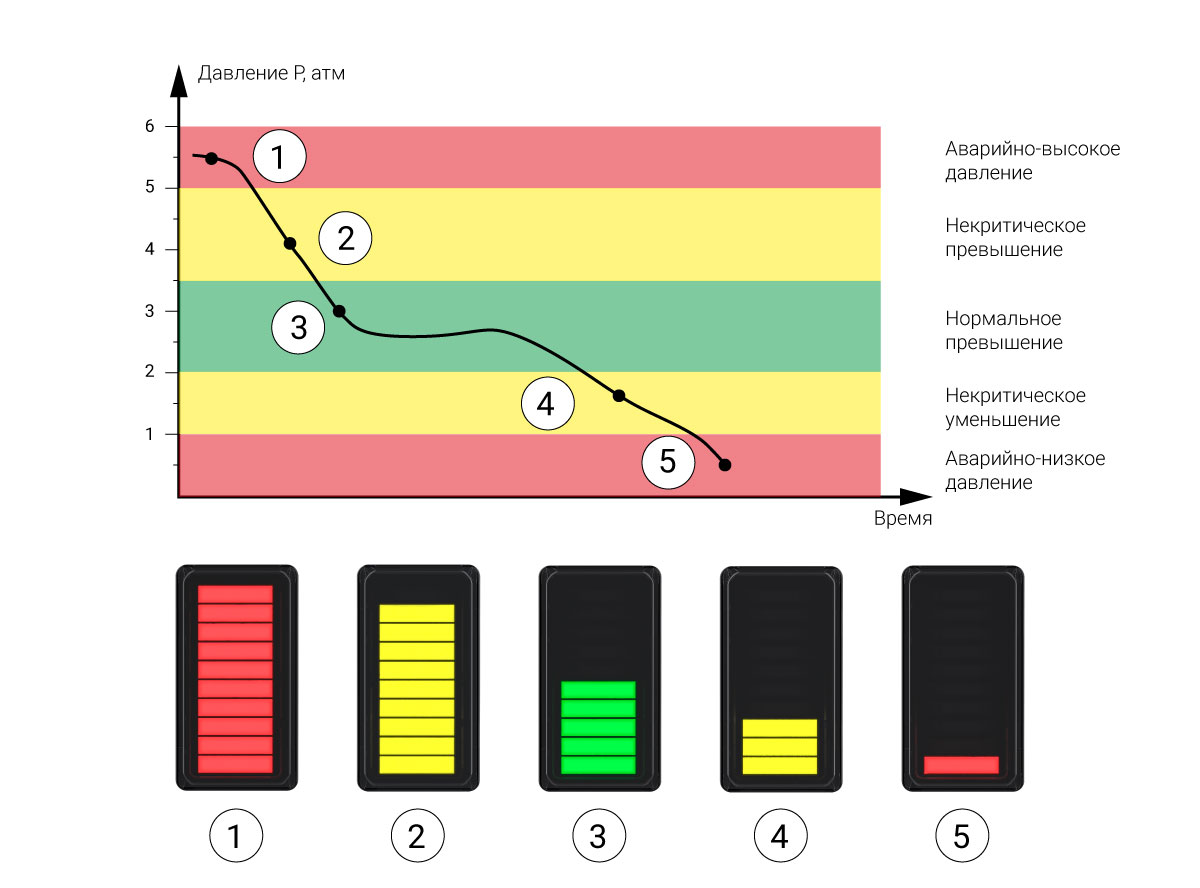

Рассмотрим пример работы индикатора ИТП-15 и цветовой сигнализации при отклонении давления от нормального уровня. Определено пять состояний: нормальное давление, некритическое отклонение и аварийное давление. Для каждого состояния свой цвет индикатора.

Настройка индикатора ИТП-15 допускает установку любых пользовательских значений границ смен цвета и отображаемых для них цветов внутри диапазона измерения сигнала. Важное правило – значения границ смен цвета каждой последующей зоны должно быть больше предыдущей границы.

Комплектация

Примечание. Изготовитель оставляет за собой право внесения дополнений в комплектность изделия.

Технические характеристики

Наименование	ИТП-15
Питание
Напряжение питания	10…30 В постоянного тока (номинал. напряжение 24 В), потребляемая мощность не более 1 Вт
Характеристики входных сигналов
Количество каналов измерения	1
Тип входного сигнала	Ток 0...5 мА, 0(4)…20 мА Напряжение 0(2)…10 В ТС: 50/100/500/1000 Ом Cu, Pt, Ni, М, П, Н ТП: ТХК, ТНН, ТХА, ТЖК, ТВР, ТПП, ТПР, ТМК
Входное сопротивление при измерении напряжения, не более	100 кОм
Время опроса входа, не более	1,0 с
Метрологические характеристики
Пределы допускаемой основной приведенной погрешности измерений, не более:
ТС, сигналы напряжения и силы постоянного тока	±0,25 %
ТП, пирометры	±0,5 %
Характеристики выходных сигналов
Количество выходных устройств	1
Типы выходных устройств	Транзисторный ключ n-p-n типа: максимальный постоянный ток нагрузки 200 мА максимальное напряжение постоянного тока 42 В
Конструктивные исполнения
Габаритные размеры	Щитовой Щ9: 26×48×72 мм
Условия эксплуатации
Диапазон рабочих температур	-40…+60 ⁰С
Относительная влажность воздуха	Не более 80 %, при +35 °С и более низких температурах без конденсации влаги
Атмосферное давление	От 84 до 106,7 кПа
Устойчивость к механическим воздействиям	Прибор соответствует группе исполнения N2 по ГОСТ Р 52931–2008
Устойчивость к электромагнитным воздействиям	Соответствует ГОСТ 30804.6.1-2013
Характеристики надежности
Степень защиты корпуса:
– щитовой Щ9 (со стороны лицевой панели)	IP65**
– щитовой Щ9 (со стороны клемм)	IP20
Средняя наработка на отказ	100000 ч
Средний срок службы	12 лет

Характеристики измерительных датчиков

Условное обозначение датчика	Диапазон измерений, °С
Термопреобразователи сопротивления по ГОСТ 6651-2009
50/100/500/1000П (α=0,00391 °С1)	-200…+850
50/100/500/1000М (α=0,00428 °С1)	-180 …+200
50/100/500/1000Cu (α)=0,00426 °С1)	-50 …+200
50/100/500/1000Pt (α=0,00385 °С1)	-200…+850
100/500/1000Ni (α=0,00617 °С1)	-60…+180
Пирометры сумм. излучения по ГОСТ 10627-71
РК-15	+400…+1500
РК-20	+600…+2000
РС-20	+900…+2000
РС-25	+1200…+2500
Термоэлектрические преобразователи по ГОСТ Р 8.585-2001
TХК (L)	-200...+800
TХА (К)	-200…+1300
TЖК (J)	-200…+1200
TНН (N)	-200…+1300
TМК (Т)	-200…+400
TПП (S)	0…+1750
TПП (R)	0…+1750
TПР (В)	+200…+1800
TВР (А-1)	0…+2500
TВР (А-2)	0…+1800
TВР (А-3)	0…+1800
Термоэлектрические преобразователи по DIN 43710
TypeL	-200…+900

Примечание.
1) α температурный коэффициент термометра сопротивления – отношение разницы сопротивлений датчика, измеренных при температуре 100 и 0 °С, к его сопротивлению, измеренному при 0 °С (R0), деленное на 100 °С и округленное до пятого знака после запятой.
